RF12(1/2″)

RF12  IEC60092 STANDARD cables

应用

IEC60092标准RG射频电缆适用于高频数据传输(通信设备、雷达、仪表设备)和视频信号传输。

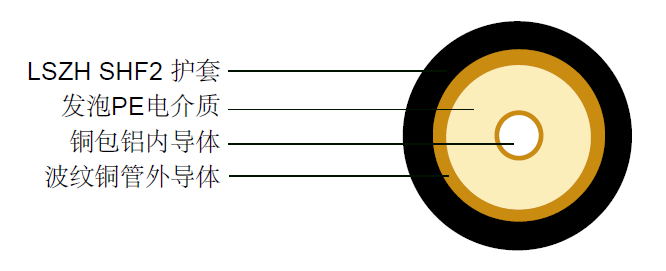

结构

内导体 铜包铝 Φ4.83 mm
电介质 发泡PE Φ12.95 mm
外导体 波纹铜 Φ13.97 mm
护套 LSZH SHF2 Φ15.88 mm

防火性能

阻燃剂(单根竖线试验): IEC60332-1
减少火灾传播: IEC60332-3-22 (CATA)

电气和机械特性

阻抗 50±3 Ohm
标称电容 76 pF/m
传播速度 88%
绝缘电阻 >5000 Mohm.Km
内导体电阻 ≤1.62 Ohm/Km
外导体电阻 ≤4.30 Ohm/Km
安装温度范围 -25°C - +60 °C
工作温度范围 -40°C - +85°C
测试电压 4 KV
电缆重量(约) 220 kg/km
最大工作频率 8.8 GHz
筛查有效性 >120dB

衰减

频率 衰减 衰减 频率 衰减 衰减
(MHz) (dB/100m) (dB/100ft) (MHz) (dB/100m) (dB/100ft)
10 0.67 0.20 1800 10.06 3.07
100 2.17 0.66 2000 10.67 3.25
150 2.67 0.81 2100 10.96 3.34
200 3.10 0.95 2200 11.25 3.43
300 3.84 1.17 2300 11.54 3.52
450 4.75 1.45 2500 12.09 3.69
500 5.02 1.53 2700 12.63 3.85
700 6.01 1.83 3000 13.41 4.09
800 6.46 1.97 4000 15.82 4.82
900 6.86 2.09 5000 18.01 5.49
1000 7.28 2.22 6000 20.06 6.12
1500 9.09 2.77 8000 23.82 7.26
1700 9.74 2.97 8800 25.24 7.70

回波损耗

806-960 MHz 24.3dB
1700-2000 MHz 24.3dB
