IEC 60092标准MariSig防火仪表&控制缆
MRE-M2X(St)CH 150/250V云母带+XLPE绝缘,LSOH(SHF1)护套,总屏蔽&铠装防火仪表&控制缆(多对/多三线组)

IEC 60092标准MRE-M2X(St)CH 150/250V云母带+XLPE绝缘,LSOH(SHF1)护套,总屏蔽&铠装防火仪表&控制缆(多对/多三线组)

应用

该电缆适用于船上任意位置安全电路的固定安装,符合IEC 60092-352标准,用于需要防火的场合。该电缆防火、阻燃、低压、无卤,适合安装在客船或其他商业船只上。

标准

IEC 60092-350/351/376/359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

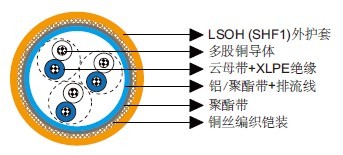

结构

导体:Class 2多股铜导体。
绝缘:云母带+XLPE。
成缆单元:对/三线组。
总屏蔽:铝/聚酯带。
排流线:镀锡铜丝。
内衬层:绕包聚酯带。
铠装:铜丝编织。
外护套:LSOH(SHF1)。SHF2可选。

线芯识别

对:白/蓝色印有对数及芯数。
三线组:白/蓝/红色印有三线组数。

机械和热性能

固定安装弯曲半径:6×OD
温度范围:-30℃ ~ +80℃

尺寸和重量

订货代码 结构 单元数×每单元芯数×
截面积(mm²)
标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称重量
kg/km
MRE-M2X(St)CH-1P0.75 1×2×0.75 0.5 1.1 9.3 120
MRE-M2X(St)CH-2P0.75 2×2×0.75* 0.5 1.1 10.5 160
MRE-M2X(St)CH-3P0.75 3×2×0.75 0.5 1.3 14.8 260
MRE-M2X(St)CH-4P0.75 4×2×0.75 0.5 1.3 15.6 300
MRE-M2X(St)CH-7P0.75 7×2×0.75 0.5 1.4 18.6 430
MRE-M2X(St)CH-8P0.75 8×2×0.75 0.5 1.5 19.9 480
MRE-M2X(St)CH-10P0.75 10×2×0.75 0.5 1.6 22.4 580
MRE-M2X(St)CH-12P07.5 12×2×0.75 0.5 1.6 23.2 640
MRE-M2X(St)CH-14P0.75 14×2×0.75 0.5 1.6 24.0 710
MRE-M2X(St)CH-16P0.75 16×2×0.75 0.5 1.7 25.9 800
MRE-M2X(St)CH-19P0.75 19×2×0.75 0.5 1.7 27.0 890
MRE-M2X(St)CH-24P0.75 24×2×0.75 0.5 1.9 30.8 1110
MRE-M2X(St)CH-30P0.75 30×2×0.75 0.5 2.0 34.4 1350
MRE-M2X(St)CH-32P0.75 32×2×0.75 0.5 2.0 34.9 1410
MRE-M2X(St)CH-37P0.75 37×2×0.75 0.5 2.1 37.3 1680
MRE-M2X(St)CH-1P1.0 1×2×1.0 0.5 1.1 9.7 130
MRE-M2X(St)CH-2P1.0 2×2×1.0* 0.5 1.1 10.9 170
MRE-M2X(St)CH-3P1.0 3×2×1.0 0.5 1.3 15.5 300
MRE-M2X(St)CH-4P1.0 4×2×1.0 0.5 1.3 16.4 340
MRE-M2X(St)CH-7P1.0 7×2×1.0 0.5 1.5 19.8 500
MRE-M2X(St)CH-8P1.0 8×2×1.0 0.5 1.5 21.0 560
MRE-M2X(St)CH-10P1.0 10×2×1.0 0.5 1.6 23.6 660
MRE-M2X(St)CH-12P1.0 12×2×1.0 0.5 1.6 24.5 740
MRE-M2X(St)CH-14P1.0 14×2×1.0 0.5 1.7 25.6 830
MRE-M2X(St)CH-16P1.0 16×2×1.0 0.5 1.8 27.6 940
MRE-M2X(St)CH-19P1.0 19×2×1.0 0.5 1.8 28.8 1060
MRE-M2X(St)CH-24P1.0 24×2×1.0 0.5 1.9 32.6 1300
MRE-M2X(St)CH-30P1.0 30×2×1.0 0.5 2.1 37.1 1690
MRE-M2X(St)CH-32P1.0 32×2×1.0 0.5 2.1 37.7 1770
MRE-M2X(St)CH-37P1.0 37×2×1.0 0.5 2.2 39.7 1990
MRE-M2X(St)CH-1P1.5 1×2×1.5 0.6 1.1 10.5 150
MRE-M2X(St)CH-2P1.5 2×2×1.5* 0.6 1.2 12.1 220
MRE-M2X(St)CH-3P1.5 3×2×1.5 0.6 1.4 17.2 360
MRE-M2X(St)CH-4P1.5 4×2×1.5 0.6 1.4 18.2 420
MRE-M2X(St)CH-7P1.5 7×2×1.5 0.6 1.5 21.8 620
MRE-M2X(St)CH-8P1.5 8×2×1.5 0.6 1.6 23.4 700
MRE-M2X(St)CH-10P1.5 10×2×1.5 0.6 1.7 26.3 840
MRE-M2X(St)CH-12P1.5 12×2×1.5 0.6 1.7 27.3 940
MRE-M2X(St)CH-14P1.5 14×2×1.5 0.6 1.8 28.5 1060
MRE-M2X(St)CH-16P1.5 16×2×1.5 0.6 1.9 30.8 1200
MRE-M2X(St)CH-19P1.5 19×2×1.5 0.6 1.9 32.1 1350
MRE-M2X(St)CH-24P1.5 24×2×1.5 0.6 2.1 37.1 1780
MRE-M2X(St)CH-30P1.5 30×2×1.5 0.6 2.3 41.6 2180
MRE-M2X(St)CH-32P1.5 32×2×1.5 0.6 2.3 42.3 2280
MRE-M2X(St)CH-37P1.5 37×2×1.5 0.6 2.4 44.5 2570
MRE-M2X(St)CH-1T0.75 1×3×0.75 0.5 1.1 9.7 130
MRE-M2X(St)CH-2T0.75 2×3×0.75 0.5 1.3 15.0 270
MRE-M2X(St)CH-3T0.75 3×3×0.75 0.5 1.3 15.8 320
MRE-M2X(St)CH-4T0.75 4×3×0.75 0.5 1.4 17.4 390
MRE-M2X(St)CH-7T0.75 7×3×0.75 0.5 1.5 21.5 590
MRE-M2X(St)CH-8T0.75 8×3×0.75 0.5 1.6 23.1 660
MRE-M2X(St)CH-10T0.75 10×3×0.75 0.5 1.7 26.1 790
MRE-M2X(St)CH-12T07.5 12×3×0.75 0.5 1.8 27.7 900
MRE-M2X(St)CH-14T0.75 14×3×0.75 0.5 1.8 28.8 1000
MRE-M2X(St)CH-16T0.75 16×3×0.75 0.5 1.9 30.7 1130
MRE-M2X(St)CH-19T0.75 19×3×0.75 0.5 2.0 33.1 1300
MRE-M2X(St)CH-24T0.75 24×3×0.75 0.5 2.1 37.1 1680
MRE-M2X(St)CH-30T0.75 30×3×0.75 0.5 2.3 41.1 2040
MRE-M2X(St)CH-32T0.75 32×3×0.75 0.5 2.3 42.5 2150
MRE-M2X(St)CH-37T0.75 37×3×0.75 0.5 2.4 44.7 2420
MRE-M2X(St)CH-1T1.0 1×3×1.0 0.5 1.1 10.2 150
MRE-M2X(St)CH-2T1.0 2×3×1.0 0.5 1.3 15.9 310
MRE-M2X(St)CH-3T1.0 3×3×1.0 0.5 1.4 17.0 380
MRE-M2X(St)CH-4T1.0 4×3×1.0 0.5 1.4 18.5 450
MRE-M2X(St)CH-7T1.0 7×3×1.0 0.5 1.6 23.1 690
MRE-M2X(St)CH-8T1.0 8×3×1.0 0.5 1.6 24.6 770
MRE-M2X(St)CH-10T1.0 10×3×1.0 0.5 1.8 28.0 930
MRE-M2X(St)CH-12T1.0 12×3×1.0 0.5 1.8 29.5 1050
MRE-M2X(St)CH-14T1.0 14×3×1.0 0.5 1.9 30.9 1190
MRE-M2X(St)CH-16T1.0 16×3×1.0 0.5 1.9 32.7 1320
MRE-M2X(St)CH-19T1.0 19×3×1.0 0.5 2.0 35.4 1530
MRE-M2X(St)CH-24T1.0 24×3×1.0 0.5 2.2 39.9 1990
MRE-M2X(St)CH-30T1.0 30×3×1.0 0.5 2.4 44.2 2420
MRE-M2X(St)CH-32T1.0 32×3×1.0 0.5 2.4 45.7 2560
MRE-M2X(St)CH-37T1.0 37×3×1.0 0.5 2.5 48.0 2870
MRE-M2X(St)CH-1T1.5 1×3×1.5 0.6 1.1 11.0 180
MRE-M2X(St)CH-2T1.5 2×3×1.5 0.6 1.4 17.5 370
MRE-M2X(St)CH-3T1.5 3×3×1.5 0.6 1.4 18.5 450
MRE-M2X(St)CH-4T1.5 4×3×1.5 0.6 1.5 20.4 560
MRE-M2X(St)CH-7T1.5 7×3×1.5 0.6 1.7 25.5 870
MRE-M2X(St)CH-8T1.5 8×3×1.5 0.6 1.7 27.2 970
MRE-M2X(St)CH-10T1.5 10×3×1.5 0.6 1.9 31.0 1170
MRE-M2X(St)CH-12T1.5 12×3×1.5 0.6 1.9 32.7 1340
MRE-M2X(St)CH-14T1.5 14×3×1.5 0.6 2.0 34.3 1510
MRE-M2X(St)CH-16T1.5 16×3×1.5 0.6 2.1 37.0 1800
MRE-M2X(St)CH-19T1.5 19×3×1.5 0.6 2.2 39.9 2080
MRE-M2X(St)CH-24T1.5 24×3×1.5 0.6 2.4 44.4 2560
MRE-M2X(St)CH-30T1.5 30×3×1.5 0.6 2.6 49.2 3110
MRE-M2X(St)CH-32T1.5 32×3×1.5 0.6 2.6 50.9 3300
MRE-M2X(St)CH-37T1.5 37×3×1.5 0.6 2.7 53.4 3710

*:2个线对以四线组方式组合。
