IEC 60092标准MariLan船用局域网数据&通讯缆
KX系列同轴电缆50Ω/75Ω

IEC 60092标准KX系列同轴电缆50Ω/75Ω

应用

该射频电缆适用于高频数据传输(通信设备、雷达、仪表设备)和视频信号传输。

标准

符合MIL C17
IEC 60092-359
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

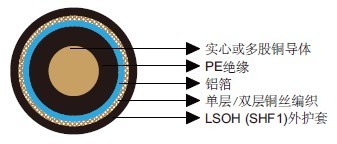

结构

导体:实心或多股CCS(裸铜包钢),BC(裸铜)。
绝缘:PE。
防火层:铝箔。
屏蔽:单层或双层编织。裸、镀锡或镀银铜。
外护套:LSOH(SHF1)。

电气特性

    KX 3B KX 6A KX 8
特性阻抗 Ω 50 75 75
电容 pF/m 106 72 72
速率 % 66 66 66
衰减 @200MHz dB/100m 45 20 12

机械和热性能

固定安装弯曲半径:10×OD
温度范围:-30℃ ~ +60℃

尺寸和重量

50 Ω

订货代码 电缆类型 导体绞合
No.×mm
导体直径
mm
绝缘直径
mm
标称外径
mm
标称重量
MLN-KX3B KX 3B 7×0.16 CCS 0.48 1.50 2.55 10

75 Ω

订货代码 电缆类型 导体绞合
No.×mm
导体直径
mm
绝缘直径
mm
标称外径
mm
标称重量
MLN-KX6A KX 6A 7×0.20 BC 0.6 3.7 6.1 57
MLN-KX8 KX 8 7×0.40 BC 1.2 7.25 10.3 145
