带中心加强件的室内光缆

IEC 60092标准带中心加强件的室内光缆

应用

该光缆专为船舶特别是油轮上的数据传输而设计,用于需要使用低烟、无卤和阻燃电缆来增加船上安全性的场合,适合固定安装在商业船只甲板上下不经常接触油、油脂和其他润滑油的位置。

标准

IEC 60092-350/351/352/353/359/370/376
IEC 60332-1-2
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

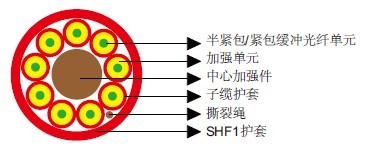

结构

光纤:半紧包缓冲或紧包缓冲。
增强单元:芳纶纱。
子缆护套:无卤阻燃材料。
中心加强件
外护套:SHF1。

光纤规格

  G50/125 G62.5/125 E9/125
几何/力学性能
纤芯直径 µm 50 ± 2.5 62.5 ± 3
模场直径(@ 1310 nm) µm     9.2 ± 0.4
包层直径 µm 125 ± 2 125 ± 1 125 ± 2
涂覆层直径 µm 245 ± 10 245 ± 5 245 ± 10
纤芯不圆度 % < 5 < 5
包层不圆度 % < 1 < 1 < 1
纤芯/包层同心度误差 µm < 1.5 < 1.5 < 0.8
涂层偏心 µm < 10 < 10 < 10
屏蔽测试   ≥100 kpsi ≥100 kpsi ≥100 kpsi
传输特性   OM2 OM1 OS1
波长 nm 850 1300 850 1300 1310 1550
最大衰减 dB/km 2.7 0.8 3.2 0.9 0.36 0.22
最小带宽 MHz. km 500 1000 250 600
有效折射率   1.483 1.478 1.497 1.493 1.4695 1.4701
数值孔径   0.200 ± 0.015 0.275 ± 0.015
最大色散系数 ps/nm.km         3.5 18
零色散波长 nm           1300
–1322
色散斜率 ps/nm² .km           ≤0.092
截止波长(成缆) nm           ≤1250
偏振模色散 ps/km1/2           ≤0.1

机械和热性能

固定安装弯曲半径:15×OD
温度范围:-5℃ ~ +70℃

尺寸和重量

订货代码 光纤数 标称外径
mm
标称重量
kg/km
MLN-MTA-X-2-H-F-H-CD/VT-A 2 7.5 45
MLN-MTA-X-4-H-F-H-CD/VT-A 4 7.5 50
MLN-MTA-X-6-H-F-H-CD/VT-A 6 9.0 75
MLN-MTA-X-8-H-F-H-CD/VT-A 8 11.0 110
MLN-MTA-X-10-H-F-H-CD/VT-A 10 13.0 160
MLN-MTA-X-12-H-F-H-CD/VT-A 12 14.5 182
MLN-MTB-X-16-H-F-H-CD/VT-A 16 14.0 160
MLN-MTB-X-18-H-F-H-CD/VT-A 18 14.5 175
MLN-MTB-X-20-H-F-H-CD/VT-A 20 16.0 225
MLN-MTB-X-24-H-F-H-CD/VT-A 24 17.5 245
MLN-MTB-X-26-H-F-H-CD/VT-A 26 18.0 260
注:X:光纤类型(0=含光纤和铜导线的电缆;4=50/125多模光纤(OM3);5=50/125多模光纤(OM2);6=50/125多模光纤(OM1);7=G.656标准NZDS SM光纤;8=G.655标准NZDS SM光纤;9=G.652.D标准标准SM光纤)
