IEC 60092标准Cat 7 S/FTP 23AWG 4P/8P

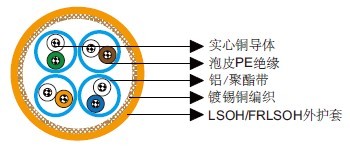

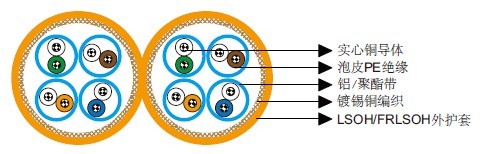

结构

导体:实心裸铜导体。
绝缘:泡皮PE。
绞合:两根彩色绝缘导体绞合成线对。
单独屏蔽:铝/聚酯带。
总屏蔽:镀锡铜丝编织。
外护套:LSOH/FRLSOH。

线芯识别

线对1:白,蓝。
线对2:白,橙。
线对3:白,绿。
线对4:白,棕。

电气性能

最大直流环路电阻 Ω/km 165
最大电阻不平衡   2%
最小绝缘电阻(500V) MΩ.km 2000
标称电容@800Hz nF/km 43
最大电容不平衡(线对对地) pF/km 1500
特性阻抗@1-100MHz Ω 100 ± 5
额定传播速度   ca. 79%
最大传输延迟 ns/100 m 427
最大延迟偏差 ns/100 m 12
最大传输阻抗@1MHz mΩ /m 5
最大传输阻抗@10MHz mΩ /m 5
最大传输阻抗@30MHz mΩ /m 10
最小耦合衰减 dB 85

标称传输特性 @20℃

F 衰减 NEXT PS-NEXT ACR PS-ACR ELFEXT PS-ELFEXT 回波损耗
MHz dB/100m dB dB dB/100m dB/100m dB/100m dB/100m dB
1 1.8 100 97 98 95 105 105 20.5
4 3.4 100 97 97 94 105 102 27
10 5.4 100 97 95 92 97 94 30
16 6.8 100 97 93 90 93 90 30
20 7.7 100 97 92 89 91 88 30
31.2 9.6 100 97 90 87 87 84 30
62.5 13.7 100 97 86 83 81 78 30
100 17.4 100 97 83 80 77 74 30
125.0 19.5 95 92 75 72 75 72 26
155.5 21.9 94 91 72 69 73 70 26
175.0 23.3 93 90 70 67 72 69 25
200.0 25.0 92 89 67 64 71 68 25
250.0 28.1 90 87 62 59 69 66 24
300.0 30.9 89 86 58 55 67 64 24
450.0 38.3 87 84 48 45 64 61 23
600.0 44.8 85 82 40 37 61 58 22
750.0 52.0 83 80 31 28 59 56 21
900.0 59.4 82 79 23 20 58 55 20
1000.0 63.1 80 77 17 14 57 54 20

机械和热性能

弯曲半径:8×OD(安装中);4×OD(固定安装)
温度范围:-20℃ ~ +60℃

尺寸和重量

订货代码 结构
单元数×每单元芯数×
截面积(mm²)
标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称重量
kg/km
MLN-S/FTPCAT74P23 4×2×23AWG 0.41 0.75 7.5 75
MLN-S/FTPCAT78P23 2×(4×2×23AWG) 0.41 0.75 7.5×15.0 150
