F5 QFCB NEK606标准海洋工程与船用电缆

F5 QFCB NEK606标准海洋工程与船用电缆 F5 QFCB NEK606标准海洋工程与船用电缆

应用

该钢丝铠装光缆具有防火,阻燃和低烟无卤的特性,适用于需在火灾中工作的通讯和紧急系统。

标准

IEC 60794
IEC 60811-2-1
IEC 60331-25
IEC 60332-3-24
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

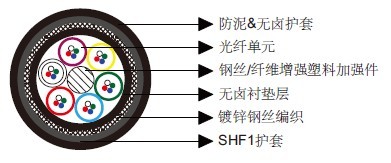

结构

光纤单元:松套管。
中心加强件:钢丝或纤维增强塑料(FRP)。
衬垫层:无卤阻燃热塑材料。
铠装:镀锌钢丝编织。
外护套1:无卤阻燃,耐紫外线热塑材料SHF1。
外护套2:防泥浆无卤热塑材料。

可选结构

F4 QFCI-HCF: QFCI-HCF光缆由松套管光纤单元,钢丝或FRP中心加强件,无卤阻燃热塑衬垫层,镀锌钢丝编织铠装,SHF1护套,HC-防火层,防火带和SHF1外护套构成。

电气特性

光纤类型 9/125 50/125 50/125 62.5/125
ITU-T类型 G652.D G651 G651 -
IEC11801分类 OS1 & OS2 OM2 OM3 OM1
纤芯直径 µm 8.7±0.4 50±3.0 50±3.0 62.5±3.0
包层直径 µm 125 ± 1.0 125 ± 2.0 125 ± 2.0 125 ± 2.0
涂覆层直径 µm 245 ± 10 245 ± 10 245 ± 10 245 ± 10
最大衰减
@850 nm dB/km - 3.0 3.0 3.5
@1300 nm dB/km - 1.5 1.0 1.5
@1310 nm dB/km 0.36 - - -
@1550 nm dB/km 0.22 - - -
最小带宽(OFL*)
@850 nm MHz.km - 500 1500 200
@1300 nm MHz.km - 500 500 600
最大色散
1285-1330 nm ps/nm⋅km 2.8 - - -
1550 nm ps/nm⋅km 18 - - -
零色散波长 nm 1300~1324 - - -

机械和热性能

弯曲半径:20×OD(安装中);10×OD (固定安装)
温度范围:-40℃ ~ +70℃

尺寸和重量

光纤数量 结构
管数×每管光纤数量
填充数量 标称松套管直径
mm
标称外径
mm
标称重量
kg/km
2 1×2 5 2.2 15.0 290
4 1×4 5 2.2 15.0 290
6 3×2 3 2.2 15.0 290
8 2×4 4 2.2 15.0 290
10 5×2 1 2.2 15.0 290
12 3×4 3 2.2 15.0 290
16 4×4 2 2.2 15.0 290
20 5×4 1 2.2 15.0 290
24 6×4 0 2.2 15.0 290
32 4×8 2 2.2 15.0 290
40 5×8 1 2.2 15.0 290
48 6×8 0 2.2 15.0 290
