BS7846标准云母带+交联聚乙烯绝缘低烟无卤护套铠装防火电力电缆600/1000V (2-5 芯 & 多芯)

FFX400 1mRZ1MZ1-R (CU/MGT+XLPE/LSZH/SWA/LSZH 600/1000V Class 2)

应用

该防火电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

防火电缆设计符合BS 7846标准

防火性能

线路完整性	IEC 60331-21; BS 6387; BS 8491
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

600/1000V

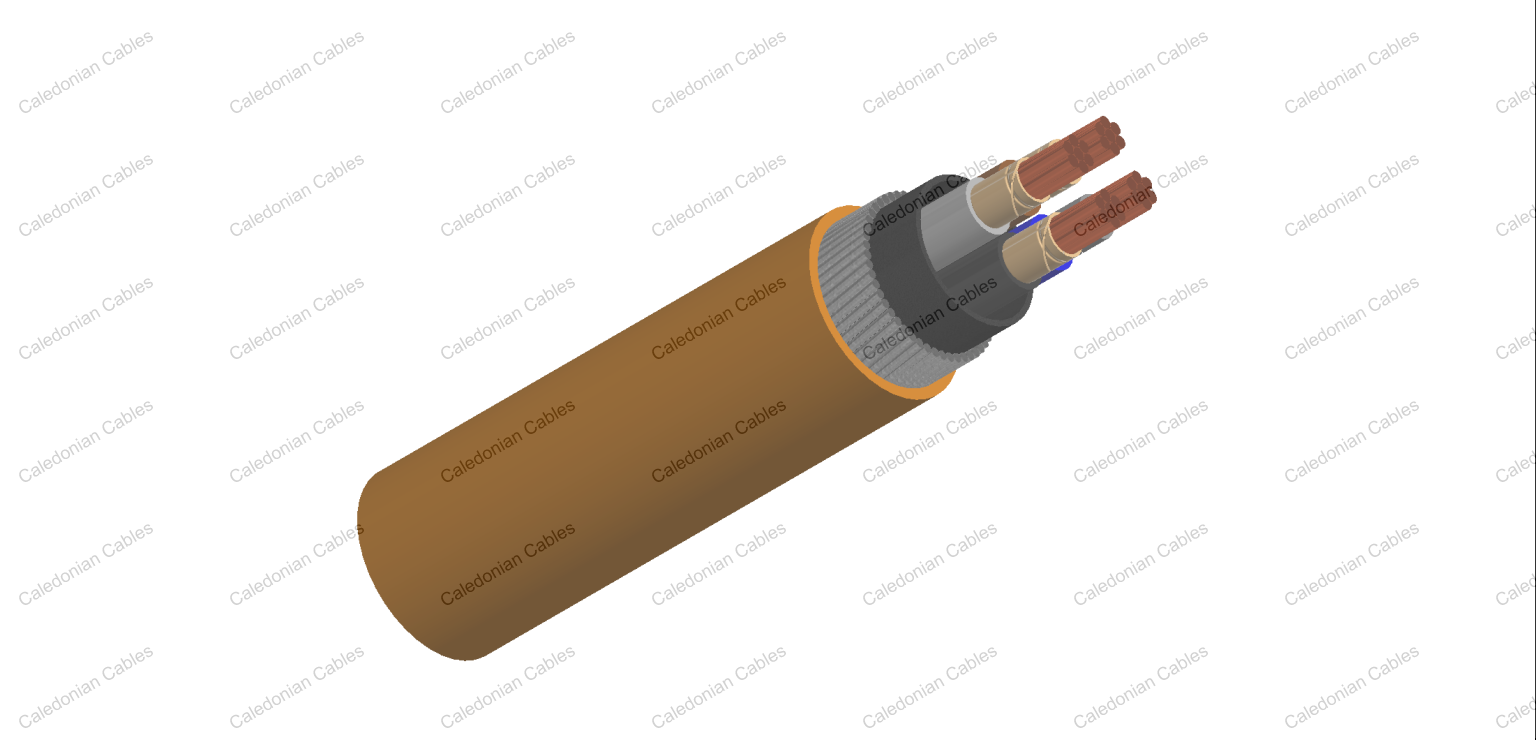

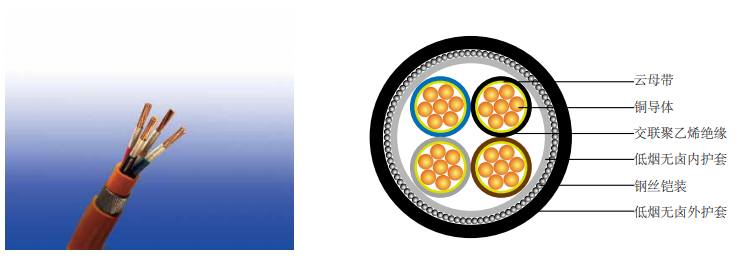

线缆结构

导线:符合标准BS EN 60228 ，2类绞合退火铜导体。
防火层：云母带.
绝缘:符合标准BS 7655-1.3交联聚乙烯GP 8型，符合标准BS 7655-1.2乙丙橡胶GP 6 型或EN 50363-5交联聚烯烃材料EI 5型可供选择 。
内护套：应由一层合成高分子材料的挤压层组成。
铠装: 钢丝铠装。
外护套:挤出式低烟无卤LTS 1符合BS 7655 - 6.1。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色
2芯:棕色和蓝色。
3芯:棕色，黑色和灰色。
4芯:蓝色，棕色，黑色和灰色。
5芯：黄绿线，蓝色，棕色、黑色、灰色.
护套颜色:黑色;其他颜色可根据要求提供。

物理性能和热性能

最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径: 8 × OD

结构参数

导体		FFX400 1mRZ1MZ1-R
芯数 × 截面积	导体类型	标称绝缘厚度	标称垫层厚度	标称钢丝铠装直径	标称护套厚度	标称总外径	大约重量
No.×mm2		mm			mm	mm	kg/km
2芯
2×1.5a	2	0.6	0.8	0.9	1.3	13.5	345
2×2.5a	2	0.7	0.8	0.9	1.4	14.9	413
2×4a	2	0.7	0.8	0.9	1.4	16.0	478
2×4a&c	2	0.7	0.8	1.25	1.4	16.7	581
2×6a	2	0.7	0.8	0.9	1.4	17.2	555
2×6a&c	2	0.7	0.8	1.25	1.4	17.9	666
2×10a	2	0.7	0.8	0.9	1.5	19.2	708
2×10a&c	2	0.7	0.8	1.25	1.5	19.9	832
2×16a	2	0.7	0.8	1.25	1.5	22.0	1036
2×25a	2	0.9	0.8	1.25	1.6	25.7	1386
2×25b	2	0.9	0.8	1.25	1.6	23.5	1311
2×35a	2	0.9	1.0	1.6	1.7	29.0	1918
2×35b	2	0.9	1.0	1.6	1.7	26.5	1814
2×50b	2	1.0	1.0	1.6	1.8	28.5	2330
2×70b	2	1.1	1.0	1.6	1.9	32.0	2968
2×95b	2	1.1	1.2	2.0	2.0	36.0	4085
2×120b	2	1.2	1.2	2.0	2.1	39.0	4846
2×150b	2	1.4	1.2	2.0	2.2	42.0	6223
2×185b	2	1.6	1.4	2.5	2.4	48.0	7479
2×240b	2	1.7	1.4	2.5	2.5	52.0	9137
2×300b	2	1.8	1.6	2.5	2.6	57.0	10937
2×400b	2	2.0	1.6	2.5	2.8	62.0	13316
3芯
3×1.5a	2	0.6	0.8	0.9	1.3	14.1	384
3×2.5a	2	0.7	0.8	0.9	1.4	15.6	467
3×4a	2	0.7	0.8	0.9	1.4	16.8	551
3×4a&c	2	0.7	0.8	1.25	1.4	17.5	659
3×6a	2	0.7	0.8	0.9	1.4	18.0	652
3×6a&c	2	0.7	0.8	1.25	1.4	18.7	768
3×10a	2	0.7	0.8	1.25	1.5	20.9	985
3×16a	2	0.7	0.8	1.25	1.6	23.4	1269
3×25a	2	0.9	1.0	1.6	1.7	28.4	1953
3×25b	2	0.9	1.0	1.6	1.7	26.5	1874
3×35a	2	0.9	1.0	1.6	1.8	31.0	2393
3×35b	2	0.9	1.0	1.6	1.8	28.5	2286
3×50b	2	1.0	1.0	1.6	1.8	32.0	2952
3×70b	2	1.1	1.0	1.6	1.9	35.0	3852
3×95b	2	1.1	1.2	2.0	2.1	40.0	5312
3×120b	2	1.2	1.2	2.0	2.2	44.0	6364
3×150b	2	1.4	1.4	2.5	2.3	49.0	8113
3×185b	2	1.6	1.4	2.5	2.4	53.0	9706
3×240b	2	1.7	1.4	2.5	2.6	58.0	12045
3×300b	2	1.8	1.6	2.5	2.7	63.0	14536
3×400b	2	2.0	1.6	2.5	2.9	70.0	17866
4芯
4×1.5a	2	0.6	0.8	0.9	1.3	15.1	433
4×2.5a	2	0.7	0.8	0.9	1.4	16.7	532
4×4a	2	0.7	0.8	0.9	1.4	18.1	637
4×4a&c	2	0.7	0.8	1.25	1.4	18.8	856
4×6a	2	0.7	0.8	1.25	1.5	20.3	901
4×10a	2	0.7	0.8	1.25	1.5	22.6	1159
4×16a	2	0.7	0.8	1.25	1.6	25.3	1516
4×25a	2	0.9	1.0	1.6	1.7	30.8	2341
4×25b	2	0.9	1.0	1.6	1.7	29.5	2286
4×35a	2	0.9	1.0	1.6	1.8	33.7	2898
4×35b	2	0.9	1.0	1.6	1.8	32.0	2824
4×50b	2	1.0	1.0	1.6	1.9	35.0	3628
4×70b	2	1.1	1.2	2.0	2.1	41.0	5188
4×95b	2	1.1	1.2	2.0	2.2	45.0	6585
4×120b	2	1.2	1.4	2.5	2.3	50.0	8520
4×150b	2	1.4	1.4	2.5	2.4	55.0	10071
4×185b	2	1.6	1.4	2.5	2.6	60.0	12149
4×240b	2	1.7	1.6	2.5	2.7	66.0	15217
4×300b	2	1.8	1.6	2.5	2.9	70.0	18373
4×400b	2	2.0	1.8	3.15	3.2	81.0	23960
5芯
5×1.5	2	0.6	0.8	0.9	1.4	16.3	495
5×2.5	2	0.7	0.8	0.9	1.4	18.0	603
5×4	2	0.7	0.8	0.9	1.5	19.7	739
5×4b	2	0.7	0.8	1.25	1.5	20.4	869
5×6	2	0.7	0.8	1.25	1.5	21.9	1031
5×10	2	0.7	0.8	1.25	1.6	24.6	1356
5×16	2	0.7	1.0	1.6	1.7	28.7	2010
5×25	2	0.9	1.0	1.6	1.8	33.6	2762
5×35	2	0.9	1.0	1.6	1.9	36.9	3440
5×50	2	1.0	1.2	2.0	2.0	42.4	4700
5×70	2	1.1	1.2	2.0	2.2	48.2	6186
多芯
7×1.5	2	0.6	0.8	0.9	1.4	17.5	574
7×1.5c	2	0.6	0.8	1.25	1.4	18.2	687
7×2.5	2	0.7	0.8	0.9	1.4	19.3	711
7×2.5c	2	0.7	0.8	1.25	1.4	20.0	837
7×4	2	0.7	0.8	1.25	1.5	21.8	1024
12×1.5	2	0.6	0.8	1.25	1.5	22.7	968
12×2.5	2	0.7	0.8	1.25	1.6	25.5	1218
12×4	2	0.7	1.0	1.6	1.6	28.8	1725
19×1.5	2	0.6	0.8	1.25	1.6	26.1	1255
19×2.5	2	0.7	1.0	1.6	1.7	30.5	1844
19×4	2	0.7	1.0	1.6	1.7	33.2	2285
27×1.5	2	0.6	1.0	1.6	1.7	31.7	1856
27×2.5	2	0.7	1.0	1.6	1.8	35.7	2367
27×4	2	0.7	1.0	1.6	1.9	39.2	2993
37×1.5	2	0.6	1.0	1.6	1.7	34.9	2223
37×2.5	2	0.7	1.0	1.6	1.8	39.4	2878
37×4	2	0.7	1.2	2.0	2.0	44.8	4109

a 圆形或实心圆形绞合导体(Class 2).
b 异形绞合导体 (Class 2).
c 具有备选铠装线尺寸的电缆

电气特性

导体工作温度：90°C
空气环境温度：30°C
地面环境温度：20°C

载流量 (Amp) 根据 BS 7671:2008 表 4E4A

导体截面积	参考方法C(直接敷设)		参考方法E(在自由空间或多孔电缆托盘等上，水平或垂直)		参考方法D(直接埋地或在在在地下管道中，在建筑物内或周围)
	1根双芯电缆单相交流或直流芯	1根三芯或四芯电缆，三相交流电	1根双芯电缆，单相交流或直流	1根三芯或四芯电缆，三相交流电	1根双芯电缆,单相交流或直流	1根三芯或四芯电缆，三相交流电
1	2	3	4	5	6	7
mm²	A	A	A	A	A	A
1.5	27	23	29	25	25	21
2.5	36	31	39	33	33	28
4	49	42	52	44	43	36
6	62	53	66	56	53	44
10	85	73	90	78	71	58
16	110	94	115	99	91	75
25	146	124	152	131	116	96
35	180	154	188	162	139	115
50	219	187	228	197	164	135
70	279	238	291	251	203	167
95	338	289	354	304	239	197
120	392	335	410	353	271	223
150	451	386	472	406	306	251
185	515	441	539	463	343	281
240	607	520	636	546	395	324
300	698	599	732	628	446	365
400	787	673	847	728	-	-

电压降 (每安培每米) 根据BS 7671:2008 表4E4B

导体截面积	两芯电缆，直流	两芯电缆单相交流			三芯或四芯电缆，三相交流
1	2	3			4
mm²	mV/A/m	mV/A/m			mV/A/m
1.5	31	31			27
2.5	19	19			16
4	12	12			10
6	7.9	7.9			6.8
10	4.7	4.7			4.0
16	2.9	2.9			2.5
		r	x	z	r	x	z
25	1.85	1.85	0.160	1.90	1.60	0.140	1.65
35	1.35	1.35	0.155	1.35	1.15	0.135	1.15
50	0.98	0.99	0.155	1.00	0.86	0.135	0.87
70	0.67	0.67	0.150	0.69	0.59	0.130	0.60
95	0.49	0.50	0.150	0.52	0.43	0.130	0.45
120	0.39	0.40	0.145	0.42	0.34	0.130	0.37
150	0.31	0.32	0.145	0.35	0.38	0.125	0.30
185	0.25	0.26	0.145	0.29	0.22	0.125	0.26
240	0.195	0.200	0.140	0.24	0.175	0.125	0.21
300	0.155	0.160	0.140	0.21	0.140	0.120	0.185
400	0.120	0.130	0.140	0.190	0.115	0.120	0.165

注：r = 工作温度下的导体电阻
x = 感抗
z = 阻抗
